恒溫恒濕試驗箱制冷系統緊急泄氨器
恒溫恒濕試驗箱制冷系統制冷系統中，容器（如貯液器、蒸發器等）里存有大量的氨液，為了防止制冷設備在意外事故中發生爆炸，容器的管路應與緊急泄氨器連接。當情況緊急時，可將緊急泄氨器的氨液泄出閥和自來水管進水閥打開，將氨液泄于下水道中。
技術參數：
設計壓力：2.0ＭＰａ
試驗壓力：氣壓試驗：2.3ＭＰａ
設計溫度：５0℃
干燥過濾器
在制冷系統中用來除去系統中循環流動的制冷劑內所含有的水分及固體雜質。
技術參數：
設計壓力：２.０ＭＰａ
試驗壓力：氣壓試驗：２.３ＭＰａ
設計溫度：６０℃

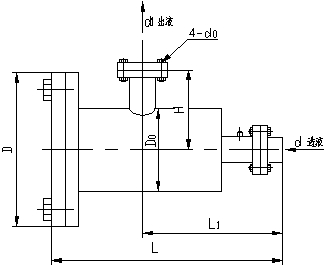

氟利昂干燥過濾器外形尺寸圖
干燥過濾器主要數據表
型號 | 公稱通徑 | 主要尺寸mm | 接管公稱通徑DN(mm) | 附件規格mm | 質量 | |||||||
| DN(mm) | L | L1 | H | D | D0 | d0 | d | d1 | 螺栓 | 數量 | kg |
GGF25 | 25 | 411 | 286 | 125 |
| |||||||
氨液過濾器
在氨制冷系統中設置在節流閥、浮球閥或電磁閥前的液體管路上，用來過濾氨液中的固體雜質，防止閥門阻塞或損壞設備。
技術參數：
設計壓力：２.０ＭＰａ
試驗壓力：液壓試驗：２.５ＭＰａ氣密性試驗：２.０ＭＰａ
設計溫度：５０℃
氨液過濾器主要數據表
型號 | 公稱通徑 | 主要尺寸mm | 附件規格mm | 質量 | |||||
| DN(mm) | H | H1 | L | 側面寬 | d0 | 連接螺栓 | 數量 | kg |
QFG25 | 25 | 189 | 111 | 203 | 90 | 12 | M10×30 |
| 6 |
QFG32 | 32 | 250 | 159 | 259 | 100 | 14 | M12×30 |
| 10 |
QFG50 | 50 | 298 | 190 | 285 | 114 | 16 | M14×30 | 8組 | 16 |
QFG65 | 65 | 272 | 202 | 318 | 170 | 18 | M16×50 |
| 24 |
QFG80 | 80 | 302 | 200 | 326 | 204 |
|
|
|
|

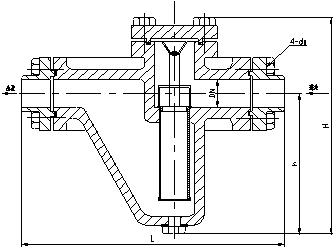

氨液過濾器（QFG25～QFG80）外形尺寸圖。
